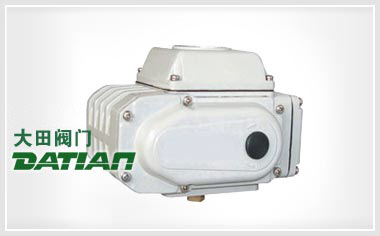

DTR型电动执行机构

DTR型电动执行机构

产品介绍

概述

DTR系列回转式电动执行机构功能齐全,有开关型,调节型等,它体积小,重量轻,性能可靠,轴承和关键器件采用进口产品,蜗轮输出一体化,消除了联结,间隙,传动精度高,回差小;选用特殊铜合金锻造,强度高,耐磨性好,铝合金压铸外壳,美观大方,电磁干扰小,任意角度安装,使用方便,防腐防锈,免加油。具有双重限位,过载过热保护、安全性能好。全行程时间有多种速度可选,采用单相电源驱动,外线线路简单,此外DTR内采用了先进的数字技术和高度集成的模块,机电一体化的设计可直接接收计算机或仪表等输出的4-20mADC或1-5VDC标准信号,实现对电动阀门的智能控制和精确定位。另外我们有机外型智能模块和机内型智能模块供用户选择。

作用形式

机型
项目
DTR-05 DTR-10 DTR-20 DTR-40 DTR-100 DTR-200
电源 200/220VAC
50/60Hz
200/220VAC
50/60Hz
200/220VAC
50/60Hz
200/220VAC
50/60Hz
200/220VAC
50/60Hz
200/220VA
50/60Hz
输出力矩 50N.M 100N.M 200N.M 400N.M 1000N.M 2000N.M
动作范围 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
动作时间 15秒 30秒/60秒 30秒/60秒 30秒/60秒 30秒/60秒 30秒/60秒
保护装置 过热保护 过热保护 过热保护 过热保护 过热保护 过热保护
环境温度 -30~+60° -30~+60° -30~+60° -30~+60° -30~+80° -30~+80°
额定电流 0.15A 0.3A 0.45A 0.8A 1.0A 1.2A
绝缘电阻 100M/500V DC 100M/500V DC 100M/500V DC 100M/500V DC 100M/500V DC 100M/500V DC
耐压值 1500V AC
1分钟
1500V AC
1分钟
1500V AC
1分钟
1500V AC
1分钟
1500V AC
1分钟
1500V AC
1分钟
手动操作 手柄操作 手柄操作 手柄操作 手柄操作 手柄操作 手柄操作
限位 电气、机械
二重限位
电气、机械
二重限位
电气、机械
二重限位
电气、机械
二重限位
电气、机械
二重限位
电气、机械
二重限位
防护等级 IP-65 IP-65 IP-65 IP-65 IP-65 IP-65
安装角度 可任意角度 可任意角度 可任意角度 可任意角度 可任意角度 可任意角度
位置测量 电位计 电位计 电位计 电位计 电位计 电位计
驱动电机 8 W/E 23 W/E 45 W/E 90 W/E 120 W/E 120 W/E
箱体、箱盖材料 压铸铝合金 压铸铝合金 压铸铝合金 压铸铝合金 压铸铝合金 压铸铝合金
输入信号 4-20mA
或1-5V
4-20mA
或1-5V
4-20mA
或1-5V
4-20mA
或1-5V
4-20mA
或1-5V
4-20mA
或1-5V
输出信号 4-20mA 4-20mA 4-20mA 4-20mA 4-20mA 4-20mA
重量 2.5 kg 4.5 kg 8.0 kg 8.1 kg 11.0 kg 11.0 kg

型号编制

DT R 扭矩代号 -电路形式
DT系列电动执行器 R:角行程 05=输出扭矩50NM A:标准型
其余见电路图
如:DT角行程执行器,扭矩50NM,A型电路:DTR05-A
